Linksys WRT54GL dengan DDWRT Firmware

Secara default Linksys WRT54GL dengan firmware aslinya hanya bisa jalan dalam Mode AP saja, jadi dia tidak bisa berperan sebagai station atau client, namun ketika dia diupgrade firmwarenya dengan DDWRT (www.dd-wrt.com), disitulah kehebatan Linksys mulai terasa, dia naik kelas dari kelas ekonomi ke kelas premium, firmware buatan orang Jerman, Sebastian Gottschall a.k.a BrainSlayer, dinilai mampu meningkatkan kinerja akses poin ini.
Feature dari Firmware berbasis Linux ini antara lain :

# 802.1x Extensible Authentication Protocol (EAP)
# Access Restrictions
# Ad Hoc
# Afterburner
# Client Isolation Mode
# Client Mode (supports multiple connected clients)
# DHCP Forwarder (udhcp)
# DHCP Server (udhcp or Dnsmasq)
# DNS Forwarder (Dnsmasq)
# DMZ
# Dynamic DNS (DynDNS, easyDNS, FreeDNS, No-IP, TZO,
ZoneEdit, custom, and others)
# Hotspot Portal (Sputnik Agent ,Chillispot)
# IPv6
# JFFS2 (JFFS2)
# MMC/SD Card Support (hardware modification required)
# NTP
# ntop Remote Statistic (ntop)
# OpenVPN Client & Server (only in -vpn build of the firmware)
# Port Triggering
# Port Fowarding
# PPTP VPN Server & Client
# QoS Bandwidth Management
# QoS L7 Packet Classifier (l7-filter)
# RFlow
# Routing (BIRD)
# Samba FS Automount
# Syslog
# Rx Antenna
# Tx Antenna
# Show Status of Wireless Clients and WDS with System
Uptime/Processor Utilization
# Site Survey
# SNMP
# SSH server & client (dropbear)
# Startup, Firewall, and Shutdown scripts (startup script)
# Static DHCP
# Style (Changeable GUI; v.23)
# Supports New Devices (WRT54G V3, V3.1, V4, V5 and WRT54GS
V2.1, V3, V4)
# Telnet server & client
# Transmit Power Adjustment (0-251mW, default is 28mW, 100mW is
safe)
# UPnP
# VLAN
# WOL (Wake On Lan) (WOL)
# WDS Connection Watchdog
# WDS Repeater Mode
# Wireless MAC Address Cloning
# Wireless MAC Filter
# WMM (Wi-Fi MultiMedia)
# WPA over WDS
# WPA/TKIP with AES
# WPA2

Berdasar pengalaman penulis, type akses poin (AP) Linksys yang cocok diupgrade ke DDWRT, adalah Linksys WRT54GL, selain AP type tersebut, kemungkinan untuk gagal update besar sekali, so jangan coba-coba anda mengupgrade firmware tanpa pengetahuan dan pengalaman.

Untuk upgrade firmware DDWRT, langkah pertama download dahulu firmware dwrt di situsnya : www.dd-wrt.com, pilihlah versinya sesuai keinginan anda, sebaiknya anda pilih versi mini dahulu, demi kemanan perangkat Linksys anda, setelah di download pada komputer anda, anda masuk ke web konfigurasi Linksys WRT54GL, anda masuk ke bagian administration, lalu pilih kolom upgrade firmware, lakukan upgrade, ingat selama proses upgrade firware, jangan sampai koneksi listrik dimatikan atau padam, akibatnya kalau terjadi demikian akan merusak Linksys anda, setelah ada pesan Upgrade Successfull, anda lakukan proses Reset, agar lebih stabil, kemudian setelah direset, lakukan upgrade ulang dengan menggunakan firmware yang standart, ingat sekali lagi setelah proses upgrade selesai atau berhasil, lakukan Reset untuk kedua kalinya. Demikian skenario proses upgrade firmware DDWRT, di lain tulisan akan kita bahas beberapa feature DDWRT.

By LinkTkjB on Thursday, April 29, 2010 | | A comment?

10 tips Memperluas Jangkauan dan Kekuatan Jaringan Wireless Anda

[Antenna.jpg]

Microsoft ternyata amat peduli tentang masalah wireless atau nirkabel, pada situs resminya di www.microsot.com, Microsoft memberikan resep jitu tune up jaringan nirkabel, berikut tulisan Tony Northrup di situsnya perusahaannya Windows Vista ini;

Jika Windows pernah memberitahu anda tentang sinyal lemah, bisa jadi Anda mungkin akan kehilangan koneksi Anda sepenuhnya di beberapa bagian rumah Anda. Jika Anda ingin meningkatkan sinyal untuk jaringan nirkabel Anda, cobalah beberapa tips untuk memperluas jangkauan nirkabel Anda dan meningkatkan performa jaringan nirkabel Anda. Namun sebelumnya pastikan perangkat wireless access point anda harus bermutu dan berkualitas, misal yang kami rekomendasikan untuk anda adalah Senao Engenius ECB 3220, Edimax BR6204Wg, Zinwell ZW 2194, Bullet Ubiquity, dan produk Mikrotik.

1.Posisikan akses poin atau router nirkabel Anda di pusat lokasi.
Bila mungkin, menempatkan router nirkabel di lokasi pusat atau ditengah rumah Anda.

2. Memindahkan router jauh dari lantai dan jauh dari dinding dan juga benda-benda yang terbuat dari logam (seperti logam lemari dsb).
Metal, dinding, lantai dan akan mengganggu sinyal router nirkabel anda. Makin dekat gangguan ini dari akses poin atau wireless router ,semakin parah gangguan yang diterima, dan lebih lemah koneksinya.

3. Mengganti antena.
Antena yang disertakan dengan router nirkabel biasanya bertype Omni-directional, yang berarti mereka sinyal disiarkan ke semua penjuru sekitar router, namun mungkin ada beberapa area tidak dikehendaki pemancaran sinyalnya. dan mengganti antena ke hi-gain antena yang memfokuskan sinyal nirkabel hanya satu arah akan dapat mengarahkan sinyal di jurusan yang paling membutuhkannya.

4.Gantilah adapter jaringan nirkabel anda.
Sinyal jaringan nirkabel harus dikirim, baik dari dan ke komputer Anda. Terkadang, komputer Anda tidak dapat menerima dengan baik sinyal dari akses poin. Untuk memperbaiki ini, menggantikan laptop atau PC berbasis kartu jaringan nirkabel dengan USB wireless adapter yang menggunakan antena eksternal sangat membantu sekali, dengan pertimbangan Hi-Gain antenna milik USB Wireless adapter, secara signifikan dapat meningkatkan perluasan jangkauan.

5.Tambahkan repeater
Wireless repeaters memperluas jangkauan jaringan nirkabel Anda, tanpa anda harus menambahkan kabel. Tempatkan repeater nirkabel pada pertengahan antara jalur akses poin dan komputer Anda, dan Anda akan mendapatkan peningkatan sinyal nirkabel. Beberapa akses poin atau radio yang khusus didesain sebagai repeater adalah; Senao Engenius ECB/EOC 3220, Edimax 7206APg, dan Zinwel ZW2194.

6.Rubah Channelnya
Wireless routers dapat disiarkan di beberapa channel atau saluran, mirip dengan cara stasiun radio menggunakan berbagai saluran. Di Amerika Serikat dan Kanada, saluran ini adalah 1, 6, dan 11. Sama seperti Anda akan mendengar kadang-kadang gangguan pada salah satu stasiun radio sementara yang lain sangat jelas,cobalah mengganti channel akses poin Anda melalui halaman konfigurasi,mungkin saja anda mendapatkan peningkatan kekuatan sinyal, Anda tidak perlu mengubah konfigurasi komputer Anda, karena secara otomatis akan mendeteksi channel baru yang telah anda rubah.

7.Turunkan gangguan nirkabel.
Jika Anda memiliki "cordless" atau telepon nirkabel atau elektronik lainnya di rumah Anda, komputer Anda mungkin tidak dapat "mendengar" akses poin wireless anda karena kebisingan dari perangkat nirkabel lainnya seperti diatas. Agar "tenang",hindarilah elektronik nirkabel yang menggunakan frekuensi 2.4GHz. Sebaliknya, mencari cordless telepon yang menggunakan frekuensi 5.8GHz atau 900Mhz.

8.Update firmware atau driver wireless adapter anda.
Produsen perangkat wireless secara berkala melakukan perbaikan gratis untuk produk mereka. Terkadang, perbaikan ini bisa meningkatkan kinerjanya. Untuk mendapatkan update firmware atau driver terbaru kunjungilah situs Web mereka.

Demikian juga, Windows XP secara berkala juga melakukan update sebagai sopir. Pembaruan ini biasanya meningkatkan kinerja dan kehandalan. Untuk mendapatkan update, kunjungi Microsoft Update, kemudian di bawah klik Pilih Jenis Hardware wireless adapter anda, Menginstal update apapun yang berhubungan dengan jaringan nirkabel Anda.
Catatan Jika Anda pergi ke Microsoft Update, anda memiliki dua pilihan: Instal Express yang penting untuk keamanan dan Custom Install untuk prioritas tinggi dan pembaruan opsional. Anda dapat memperoleh driver update bila Anda menggunakan Custom.

9.Ambil peralatan dari satu vendor.
Sementara Linksys wireless router akan bekerja baik dengan USB Edimax wireless adapter, namun anda akan sering mendapatkan kinerja yang lebih baik jika Anda memilih router dan network adapter dari vendor yang sama.

10.Upgrade 802.11b untuk perangkat 802.11g.
802.11b adalah standart yang paling umum dari jenis jaringan nirkabel, tetapi 802.11g adalah sekitar lima kali lebih cepat. 802.11g adalah terbalik-kompatibel dengan 802.11b, sehingga Anda dapat tetap menggunakan 802.11b peralatan yang anda miliki. Jika Anda menggunakan 802.11b dan Anda tak puas dengan performanya, pertimbangkan untuk mengganti dengan akses poin standart 802.11gyang pasti akan kompatibel dengan peralatan 802.11g. Jika Anda membeli peralatan baru, pastikan untuk memilih 802.11g.

Jaringan nirkabel tidak pernah mencapai batas bandwidth teoritis. 802.11b biasanya mendapatkan ransfer rate antara 2-5Mbps. Sedang 802.11g biasanya di kisaran 13-23Mbps.

By LinkTkjB | | A comment?

Memperluas Area Coverage Jaringan Wireless dengan Repeater/WDS

Seringkali kita dituntut memperluas area coverage jaringan wireless yang sudah ada bagi semua pengguna, karena acapkali ada beberapa area yang belum terjamah dengan layanan nirkabel yang memang dibutuhkan, ada beberapa teknik, antara lain meningkatkan Tx power dari radio wireless yang sudah ada, dan yang kedua membuat repeater/WDS. Fungsi dari repeater ini adalah memperkuat sinyal yang sudah ada dalam rangka memperluas area jangkauannya. Kelebihan dari repeater ini adalah dia tidak memerlukan kabel lagi yang terhubung antara repeater dengan perangkat radio/akses poin sumbernya. Sebuah repeater menerima sinyal dari sebuah akses poin sumber lalu mentransmisikannya kembali tanpa merubah isi konten yang sudah ada, jadi biasanya repeater ini diletakkan di pertengahan antara akses poin dan user yang paling terjauh, so repeater ini berguna untuk mengatasi problema pelemahan sinyal (atenuasi).
Ada beberapa tip untuk mengimplementasikan repeater :
- Telitilah membeli perangkat radio wifi, pastikan dia sudah support dengan fitur repeater atau biasa disebut dengan WDS (Wireless Distribution System). Tidak semua radio wireless bisa digunakan sebagai repeater. Fasilitas WDS biasanya direkomendasikan penggunaannya ke sesama vendor/merk atau kesamaan firmware. Ada lagi fitur yang biasa disebut dengan "Universal Repeater", ini fitur istimewa, fasilitas ini bisa berkomunikasi dengan akses poin sumber meski berbeda vendor/merk. Fasilitas ini tidak banyak radio yang memiliki, sepengetahuan kita yang punya hanya Senao Engenius ECB 3220, Edimax 7206, Zinwell ZW2194, Tplink WA501, dan Minitar MWGAR.
-Posisikan repeater harus bisa menerima sinyal yang kuat dari akses poin sumber, semakin kuat sinyal yang diterima semakin bagus pula yang bisa ditransmisikannya kembali

-Konfigurasikan antara akses poin sumber dengan repeater memiliki kesamaan SSID dan Channel yang dipergunakan.
-Sebaiknya samakan type subnet IP Address antara akses poin sumber dengan repeater, juga sebaiknya gunakan IP Address statis.
-Untuk fitur WDS, masukkan MAC Address masing-masing akses poin sumber dengan repeater.
-Update firmware masing-masing radio wireless guna menghindari bug yang timbul nantinya.

Namun yang perlu dipertimbangkan ada sisi negatif penggunaan repeater yakni akan mengurangi kapasitas throughput dari jaringan wireless kita sekitar 50% nya, karena repeater harus menerima dan mentransmisikan kembali paket data dalam satu channel yang sama, akibatnya akan memperbesar kapasitas frame yang melintasi suatu jaringan nirkabel, apalagi jika kita menggunakan repeater dalam jumlah yang banyak, semakin banyak repeater semakin besar penurunannya, karena masing-masing repeater akan menduplikasikan frame yang terkirim.

Buat yang seneng maenan WiFi, mungkin tertarik untuk membuat WiFi Repeater, yang tujuannya untuk memperluas area WiFi yang udah ada tanpa menambah urusan dengan kabel.

Teknologinya disebut dengan WDS = Wireless Distribution System, di mana ada 1 WiFi Access Point yang utama dan WiFi Access Point lainnya sebagai repeater/relay.

  1. Syarat pertamanya adalah: baik Access Point yang pertama maupun Access point repeater HARUS memiliki/mendukung fitur WDS. Pastikan dulu ttg hal ini!!!
  2. Syarat kedua yang harus diperhatikan adalah: Authentication access point yang didukung dalam WDS hanyalah WEP 64/128 bit.
    Dan semua Access Point yang terlibat dalam 1 koneksi harus menggunakan konfigurasi WEP yang sama persis.
  3. Channel yang digunakan harus sama. Misal: Channel 3
  4. Pastikan MAC Address repeater sudah diijinkan untuk konek pada Access Point utama.

Jika temen2 sudah memenuhi 4 syarat ini … maka yang perlu dilakukan hanya :

  1. Aktifkan Wireless Bridging / WDS di semua Access Point yang ingin “digabungkan”
  2. Catat MAC Address WiFi AP utama, lalu masukkan MAC Address itu ke WiFi repeater pada bagian WDS. Begitu juga sebaliknya.
  3. Setting IP WiFi AP repeater sebagai bagian dari Network WiFi AP Utama
  4. Matikan DHCP server di WiFi AP Repeater, krn DHCP akan diambil alih oleh WiFi AP Utama.

Catatan:

  • SSID tidak perlu sama
  • Ada kemungkinan beda Merk WiFi AP tidak bisa direlay
  • Sudah sukses dilakukan di Belkin F5D7231-4 sebagai WiFi AP Utama, JAHT WP-4001B2 sebagai WiFi AP Repeater.
  • AP Utama tidak bisa mengaktifkan Mode Bursting tipe apa pun


By LinkTkjB | | A comment?

sekema




By LinkTkjB on Wednesday, April 28, 2010 | | A comment?

Link simpenan

http://forum.dudung.net/index.php?topic=16028.0
http://www.indowebster.web.id/showthread.php?13797-Menghemat-Quota-Bandwith-dan-Blok-situs-dengan-Squid-proxy-pada-Windows
http://www.billinghotspot.com/
http://albanjarycomp.blogspot.com/2010/01/instalasi-server.html
http://118.97.61.233/id/
http://id.istanto.net/2010/04/13/cara-memblokir-situs-dengan-menggunakan-squid-keyword/#comments
http://opensource.telkomspeedy.com/wiki/index.php/Wajanbolic_%26_Bazooka_EVDO#Perhitungan_Wajanbolic_EVDO
http://www.joomla24.com/Joomla_1.0.x_Downloads/Templates_for_Joomla_1.0.x/Siteground_35.html
http://www.wetnet.net/rf_design/wireless_ethernet_calc/parabolic.main.cgi
http://kocokjaya.com/software/cara-menggunakan-deepfreeze-enterprise.html

By LinkTkjB | | A comment?

Paket RT/RW Net


===============================================================

Paket BTS / Server
===============================================================


Paket BTS RB433AH + Sectoral OEM 20 dBi 120 Degree


Kelengkpan :

1. 3 x Sectoral OEM 20dbi 120 Degree
2. Paket Outdoor Mikrotik RB433AH
3. 3 x Jumper N-Male to N-Male Andrew Cinta
4. 20Mtr UTP AMP Cat 5e Original

Keterangan Paket Mikrotik RB433AH

1. Router Board RB433AH
2. 3 x Mi ni PCI WMIA165G 65mw up to 400mw
3. 3 x Pigtail UFL
4. POE + Adaptor
5.Box Outdoor + Bracket + Metal Ring

Harga Paket Rp.6.850.000,-

==============================================================




Paket BTS BulletM2HP + Omni Hyperlink 15dBi

Kelengkapan :

1. Omni Hyperlink 2,4GHz 15 dBi
2. BulletM2HP 800mw
3. POE Adaptor
4. 20Mtr UTP AMP Cat 5e Original

Harga Paket Rp.2.330.000,-

==============================================================



Paket BTS Nano Ststion 2 + Omni Hyperlink 15 dBi


Kelengkapan :

1. Omni Hyperlink 2,4GHz 15 dBi
2. Nano Station 2
3. Pigtail RSMA
4. 20Mtr UTP AMP Cat 5e Original


Harga Paket Rp.2.190.000,-

===============================================================


Paket BTS Senao EOC-2610 + Omni Hyperlink 15 dBi


Kelengkapan :

1. Omni Hyperlink 2,4GHz 15 dBi
2. Senao EOC2610
3. Pigtail RSMA
4. 20Mtr UTP AMP Cat 5e Original


Harga Paket : Rp.2.155.000,-


===============================================================
Paket BTS BulletM2HP + Omni OEM 15 dBi


Kelengkapan :

1. Omni OEM 15 dBi
2. BulletM2HP 800mw
3. POE + Adaptor
4. 20Mtr UTP AMP Cat 5e Original


Harga Paket : Rp.1.850.000,-




===============================================================
Paket Client / Receiver
===============================================================





Paket Client BulletM2HP + Grid Antenna 24 dBi


Kelengkapan :

1. Grid Antenna 24 dBi
2. BulletM2 HP 800mw
3. POE + Adaptor
4. 20Mtr UTP AMP Cat 5e Original


Harga Paket : 1.550.000

=======================================================


Paket Client Bullet2 + Grid Antenna 24 dBi


Kelengkapan :

1. Grid Antenna 24 dBi
2. Bullet2 100mw
3. POE + Adaptor
4. 20Mtr UTP AMP Cat 5e Original


Harga Paket : Rp.1.030.000,-

==============================================================





Paket Client Nano Station 2 + Grid Antenna 24 dBi


Kelengkapan :

1. Grid Antenna 24 dBi
2. Nano Station 2
3. Pigtail RSMA
4. 20Mtr UTP AMP Cat 5e Original


Harga Paket : Rp.1.390.000,-

===============================================================


Paket Client Senao EOC2610 + Grid Antenna 24 dBi



Kelengkapan :

1. Grid Antenna 24 dBi
2. Senao EOC2610
3. Pigtail RSMA
4. 20Mtr UTP AMP Cat 5e Original


Harga Paket : Rp.1.355.000,-

==============================================================



Paket Client JAHT + Grid Antenna 24 dBi

Kelengkapan :

1. Grid Antenna 24 dBi
2. JAHT WB4001BR
3. Pigtail RSMA
4. POE Import
5. Box Outdoor MG155
6. 20Mtr UTP AMP Cat 5e Original


Harga Paket : Rp.1.010.000,-

==============================================================

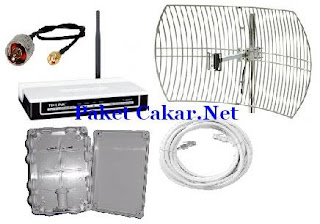

Paket Client TP-Link + Grid Antenna 24 dBi


Kelengkapan :

1. Grid Antenna 24 dBi
2. TP-Link WA601G POE Include
3. Pigtail RSMA
4. Box Outdoor MG155
5. 20Mtr UTP AMP Cat 5e Original


Harga Paket : Rp.855.000,-

=============================================================



Paket TP-Link + Yagi Antenna Lokal 16 dBi


Kelengkapan :

1. Yagi Antenna 16 dBi
2. TP-Link WA601G POE Include
3. Pigtail RSMA
4. Box Outdoor MG155
5. 20Mtr UTP AMP Cat 5e Original


Harga Paket : Rp.585.000,-





===============================================================
Paket Point to Point
===============================================================



Paket PtP BulletM2HP 800Mw + Grid Antenna Up To 20Km



Kelengkapan :

1. 2 x Grid Antenna 24 dBi
2. 2 x BulletM2 HP 800mw
3. 2 x POE + Adaptor
4. 2 x 20Mtr UTP AMP Cat 5e Original


 Harga Paket : Rp.3.50.000,-

===============================================================




Paket PtP Nano Station 2 + Grid Antenna 24 dBi Up To 10Km



Kelengkapan :

1. 2 x Grid Antenna 24 dBi
2. 2 x Nano Station 2
3. 2 x Pigtail RSMA
4. 2 x 20Mtr UTP AMP Cat 5e Original


 Harga Paket : Rp.2.770.000,-

==============================================================




Paket PtP Senao EOC2610 + Grid Antenna 20 Dbi Up To 10km


Kelengkapan :

1. 2 x Grid Antenna 24 dBi
2. 2 x Senao EOC2610
3. 2 x Pigtail RSMA
4. 2 x 20Mtr UTP AMP Cat 5e Original


 Harga Paket : Rp.2.680.000,-

By LinkTkjB | | A comment?

Fungsinya gan

Sebelumnya sudah saya jelaskan tentang RTRW Net..
berikut adalah tutorial pemasangannya :)

pertama yang anda siapkan, adalah bahwa anda sudah memiliki koneksi internet Unlimited di tempat atau rumah yang akan dijadikan sebagai pemancar Wireless LAN(WLAN) anda.
Peralatan yang dibutuhkan antara lain

1. Access Point

Fungsi Access Point ibaratnya sebagai Hub/Switch di jaringan lokal, yang bertindak untuk menghubungkan jaringan lokal dengan jaringan wireless/nirkabel para client/tetangga anda, di access point inilah koneksi internet dari tempat anda dipancarkan atau dikirim melalui gelombang radio, ukuran kekuatan sinyal juga mempengaruhi area coverage yang akan dijangkau, semakin tinggi kekuatan sinyal(ukurannya dalam satuan dBm atau mW) semakin luas jangkauannya. Ada beberapa akses poin yang cocok direkomendasikan untuk transmitter anda, misal Senao Engenius, Ubiquty Bullet, Edimax, dan Routerboard Mikrotik.

2. Antena Omni
Untuk memperluas coverage area hingga beberapa Kilometer, anda memerlukan antena omni eksternal, meski ketika anda membeli access point sudah dilengkapi antena omni, namun belumlah cukup karena hanya berkekuatan sekitar 3-5dB, untuk memperluas area jangkauannya, anda memerlukan antena Omni eksternal, yang rata-rata berkekuatan 15dB.
Antena Omni ini memiliki pancaran atau radiasi 360 derajat, jadi cocok bisa menjangkau client dari arah mana saja. Merk Antena Omni yang direkomendasikan, adalah Hyperlink, Finetic, tapi jika dana anda terbatas tak ada salahnya anda melirik antena omni KBT.

3. Box Access Point
Untuk melindungi access point anda, maka diperlukan pelindung berbentuk kotak, bisa terbuat dari plastik atau plat besi, rata-rata kotak ini sudah dilengkapi dengan kunci pengaman, dan box ini memang harus diletakkan persis di bawah antena.


4. Kabel Pigtail/Kabel Jumper
Kabel Pigtail atau kabel jumperl diperlukan untuk menghubungkan antara antena omni dengan dengan access point, perhatikan panjang maksimal yang diperlukan hanya 1 meter, selebih dari itu anda akan mengalami degradasi sinyal(loss dB) Pada kedua ujung kabel terdapat konektor dimana type konektor disesuaikan dengan konektor yang melekat pada access point anda.


5. POE (Power Over Ethernet)

Agar kabel listrik tidak dinaikkan ke atas untuk "menghidupkan" access point maka anda memerlukan alat "POE" ini yang fungsinya mengalirkan listrik melalui kabel ethernet atau kabel UTP/STP, dengan alat ini maka anda tidak perlu repot-repot lagi mengulur kabel listrik ke atas tower, lebih praktis dan hemat.

6. Kabel UTP/STP
Meski namanya perangkat wireless, namun peranan kabel juga diperlukan, kabel UTP/STP ini diperlukan untuk menghubungkan antara access point dengan jaringan kabel pada LAN lokal anda, jadi di bawah dia bisa ditancapkan ke komputer Gateway/Router atau ke Hub/Switch, pilihlah kabel UTP/STP yang berkualitas baik guna meningkatkan kualitas arus listrik yang dilewatkan melalui POE.

7. Penangkal Petir (Lightning Arrester)
Sebagai pengaman dari petir maka anda memerlukan alat ini yang berfungsi menyalurkan kelebihan beban listrik saat petir menyambar ke kabel pembumian(grounding), komponen ini atau yang biasa dikenal dengan Lightning Arrested Protector ini dipasang pada kabel jumper antara perangkat access point dengan antena eksternal. Grounding untuk penangkal petir umumnya ditanam dengan batang tembaga hingga kedalaman beberapa meter sampai mencapai sumber air. Ingat grounding yang kurang baik akan menyebabkan perangkat wireless tetap rentan terhadap serangan petir.

8. Tower

Guna mendapatkan jangkauan area coverage yang maksimal, anda perlu menaikkan antena omni eksternal ke tempat yang tinggi agar client WLAN anda bisa menangkap sinyal radio anda dengan baik.




## PERANGKAT CLIENT WLAN ##

Pada sisi client, untuk menangkap sinyal dari "antena omni" anda maka perangkat client sbb :
1. Untuk Client yang jaraknya dari tempat pemancar kurang dari 1 KM, lebih ekonomis jika menggunakan Wajan Bolic, dimana pada perangkat tersebut biasanya sudah dilengkapi dengan USB Wifi, yang disambungkan dengan kabel UTP plus kabel extended USB, jadi langsung anda bisa menancapkannya ke komputer.


2. Apabila jarak client lebih dari 1 KM, anda membutuhkan 2 perangkat, pertama, access point dan kedua antena eksternal pengarah atau type grid untuk menangkap sinyal dari pemancar anda. Berikut rekomendasinya :
- Jarak 0-1 KM, pakailah wajan bolic lebih ekonomis
- Jarak 1-2 KM, Akses poin merk Edimax/Bullet Ubiquity/Linksys, antenanya anda bisa
pakai Yagi atau Backfire
- Jarak 2-3 KM, Akses poin merk Edimax/Bullet2/Linksys, antena Grid 24db
- Jarak 3-10 KM. Akses poin merk Senao SL2611/Mikrotik, antena Grid 24db
- Jarak 10 KM lebih, Akses poin merk Senao ECCB3220/Mikrotik, antena Grid
24db.
*Daftar harga bisa dilihat di www.kioswireless.net

By LinkTkjB | | A comment?

Link membuat DNS sendiri di windows

http://www.indowebster.web.id/showthread.php?15471-Install-DNS-Server-di-Lokal-PC-Windows-XP
http://www.indowebster.web.id/f14/menghemat-quota-bandwith-dan-blok-situs-dengan-squid-proxy-pada-windows-13797/

By LinkTkjB on Tuesday, April 27, 2010 | | A comment?

Link sukses membuat wajan bolic

http://www.facebook.com/topic.php?uid=39125097711&topic=10484#topic_top
http://opensource.telkomspeedy.com/wiki/index.php/Disain_Ukuran_Antenna_Wajanbolic_e-goen
http://opensource.telkomspeedy.com/wiki/index.php/Wajanbolic_%26_Bazooka_EVDO
http://jaylangkung.com/file/wajanbolic.pdf
http://opensource.telkomspeedy.com/wiki/index.php/Wajanbolic_%26_Bazooka_EVDO#Perhitungan_Wajanbolic_EVDO

By LinkTkjB | | A comment?

Cara Selamet membuat POE ( POWER OVER ETHERNET )

Sebuah Wireless Access Point yang dipasang pada tiang antena yang terpancang setinggi 20 meter misalnya tentu memerlukan kabel yang panjang baik kabel data (UTP) untuk koneksi ke switch di bawah dan juga kabel power untuk mencatu Wireless Access Point tsb. Memasang kabel power sepanjang 20 meter lebih untuk mencatu switch bukanlah cara yang tepat untuk mencatu Wireless Access Point di atas sono. Lalu bagaimana? Yah saat ini sih udah ngga bingung lagi. Pake aja PoE.


Power over Ethernet (PoE) teknologi adalah sistem yang memanfaatkan kabel UTP twisted pair untuk mentransmisikan daya (power) melalui pair yang tidak terpakai. Seperti kita ketahui Kabel UTP Cat-5 misalnya hanya menggunakan 2 pair (4 urat) saja untuk Tx (+ dan -) dan Rx (+ dan -). Sementara dalam 1 kabel UTP (Unshielded Twisted Pair) terdapat 4 pair (8 urat) yang disediakan. Nah dua pair inilah yang bisa kita manfaatkan untuk mentransmisi power.



Teknologi PoE seperti ini telah banyak di dukung oleh perangkat-perangkat jaringan saat ini, seperti Switch dan Wireless Access Point. Sehingga tidak diperlukan lagi Catu daya terpisah. Cukup sebuah kabel UTP saja yang terpasang antara switch dan access point. Produsen seperti D-Link, Linksys, NetGear, Cisco, dll juga mempunyai produk-produk switch ataupun access point yang terdapat fasilitas PoE.


PoE yang tidak terintegrasi dengan perangkat switch atau Wireless Access Point (WAP) juga ada. PoE semacam ini terdiri dari sebuah jack Power ke PLN dan 2 buah port Rj-45 Untuk disambungkan ke2 buah perangkat, misal yang satu ke switch dan satunya lagi ke Wireless AP. PoE seperti ini berguna jika salah satu perangkat tidak mendukung PoE, misal kita punya Wireless Access Point yang medukung PoE tapi switch yang kita pake tidak terdapat fasilitas PoE. Supaya tidak perlu narik kabel power, bisa dipakai kan PoE seperti ini.


Di kantor saya, terdapat 4 buah Access Point yang menempati posisinya masing-masing. Karena ada perkembangan, terkadang letak akses point tersebut perlu dipindahkan atau setidaknya digeser. Hal yang dipertimbangkan salah satunya adalah Power yang dipakai untuk mencatu Access point, karena tidak semua tempat tersedia colokan listrik. Solusi untuk mengatasi masalah ini adalah dengan menggunakan PoE seperti yang saya uraikan diatas. Akan tetapi baik Access Point maupun switch yang saya pakai tidak satupun yang mendukung PoE. Lha terus gmn ? Bisa koq dengan membuat PoE-PoE an atau sebut saja PoNuKaYu (Power Numpang di Kabel yUTiPi) . Cara membuat PoNuKaYu adalah sbb:




  1. Siapkan kabel UTP yang akan kita modif plus connector Rj-45.

  2. Kabel warna Hijau+PutihHijau(Rx) dan Orange+PutihOrange(Tx) dipasang seperti biasa.

  3. Kabel Coklat+ PutihCoklat kita siapkan untuk PoNuKaYu. PutihCoklat untuk positif dan Coklat untuk Negatif, atau bisa dibalik jg ga masalah.

  4. Siapkan kabel konektor power untuk Access Point, di toko listrik banyak yang jual, kabel ini biasanya digunakan untuk adaptor, harganya 2ribu an.

  5. Modiflah kabel UTP Cat-5 menjadi seperti bagan di bawah ini:

  6. Siapkan juga isolasi untuk menembel hasil bedah kabel.



Dan kurang lebih screenshoot hasilnya adalah sbb:



Gbr. Access point yang catu powernya digabung dengan kabel UTP, Power Numpang Kabel yUtiPi (PoNuKaYu )



Gbr. AC Adapter untuk AP Linksys yag outputnya dilewatkan melalui kabel UTP.


Haha.. keisengan yang berawal dari ketidakmampuan membeli PoE dan ketidaktersedianya fasilitas PoE di switch maupun AP nya . Mohon maaf dalam hal ini saya mengabaikan rugi-rugi tegangan akibat Kabel power AP yang terlalu panjang (sepanjang kabel UTP). Selama ini sih AP saya fine-fine aja. Pokokna mah penting nyala wae tuh Access Point, udah .


sumber : http://blog.mysyam.net

By LinkTkjB | | A comment?

RT Gue



Board RB-411

RouterBOARD 411 with Atheros 300Mhz CPU, 32MB RAM, one LAN, one MiniPCI, NAND Storage with RouterOS Level 3 (CPE support)

Harga : Rp.535.000,-



RB-411U

RouterBOARD 411U with Atheros 300Mhz CPU, 32MB RAM, one LAN, one MiniPCI, one miniPCI express (for 3G), one USB port, one SIM slot, NAND Storage with RouterOS Level 4 (AP support)

Harga : Rp.850.000,-










RB-411R

RouterBOARD 411 with Atheros 300Mhz CPU, 32MB RAM, one LAN, integrated 2.4Ghz wireless, NAND Storage with RouterOS Level 3 (CPE support), no miniPCI, no serial port

Harga : Rp.600.000,-










RB-411AR

RouterBOARD 411AR with Atheros 300Mhz CPU, 64MB RAM, one LAN, one MiniPCI, integrated 2.4Ghz wireless, NAND Storage with RouterOS Level 4 (AP support)
 Harga : Rp.930.000,-













RB-411AH

RouterBOARD 411AH with Atheros 680Mhz (800Mhz factory tested) CPU, 64MB RAM, one LAN, one MiniPCI, NAND Storage with RouterOS Level 4 (AP support)

Harga : Rp.1.050.000,-











RB433

RouterBOARD 433 with Atheros 300Mhz CPU, 64MB RAM, three LAN, three MiniPCI, NAND Storage with RouterOS Level 4 (AP support)


Harga : Rp.1.020.000,-













RB-433AH


RouterBOARD 433AH with Atheros 680Mhz (800MHz factory tested) CPU, 128MB RAM, three LAN, three MiniPCI, microSD slot, Voltage Monitor, Fan headers, NAND Storage with RouterOS Level 5 (AP support)

Harga : Rp.1.540.000,-












RB-433UAH

RouterBOARD 433U with Atheros 680Mhz CPU, 128MB RAM, three LAN, three MiniPCI, microSD slot, Voltage Monitor, Fan headers, two USB ports, NAND Storage with RouterOS Level 5 (AP support)


Harga : Rp.1.770.000,-











RB-493

RouterBOARD 493 with Atheros 300Mhz CPU, 64MB RAM, nine LAN, three MiniPCI, NAND Storage with RouterOS Level 4 (Wireless AP support)

Harga : Rp.1.420.000,-











RB-493AH

RouterBOARD 493AH with Atheros 680Mhz CPU, 128MB RAM, nine LAN, three MiniPCI, NAND Storage with RouterOS Level 5 (Wireless AP support)


Harga : Rp.1.800.000,-












RB600A


Quick Overview

RouterBOARD 600 with PowerPC MPC8343E 266/400MHz CPU, 128MB RAM, three Gbit LAN, four miniPCI, NAND Storage with RouterOS L4, full voltage power support



Harga : Rp.2.050.000,-












RB800


Quick Overview

RB/800 RB800 Mikrotik RouterBOARD 800 with MPC8544 800MHz CPU, 256MB DDR RAM, 512MB NAND flash, L6 license


Harga : Rp.3.550.000,-





















contoh koneksi modem 3G/3.5G/HSDPA ke Mikrotik RB433AH Level 5 dengan MiniPCI R52H A/B/G 350mW (2pcs) RP 2.500.000
ini gambar MiniPCI R52H gw butuh ini 2 unit buat 2 antena sektoral

Antenna Sectoral 120° 20dbi (2buah): Harga Rp.850.000 x2 : Rp.1.700.000
Gambar nya kaya gini mam!



Yang di dalem kotak putih itu Mikrotik RB433AH Level 5 dengan MiniPCI R52H A/B/G 350mW yang di sambungin pake kabel coaxial

Nih Rencana nya



By LinkTkjB on Sunday, April 25, 2010 | | 1 comment
Newer entries
Older entries

Yudhaime's Site
